Stazione per la rilevazione di peso e dimensione di cd, scatole, cartoni e bancali

Il sistema è costituito da terminale computerizzato collegato ad una piattaforma con cella di carico, equipaggiata da speciali sensori per la rilevazione delle misure del collo posto in posizione.

Per l'utilizzo è necessario porre il cartone da pesare/dimensionare sulla piattaforma, accostare lo stesso nell'angolo formato dalle due pareti della struttura ed il terminale ne rileverà la larghezza, la lunghezza e l'altezza (assi X,Y,Z), quindi offrirà a video il peso ed il volume calcolato.

La rilevazione può essere effettuata anche in automatico con la lettura di un bar code identificativo della scatola a cui sarà possibile associare e trasmettere a gestionale i dati (opzionale).
Il terminale è predisposto per il collegamento a qualsiasi gestionale; reti di PC, AS/400, SAP, PLC, tramite interfaccia Ethernet 10/100, WIFI.

TERMINALE V30 con le seguenti caratteristiche tecniche

Ergonomico contenitore da tavolo in acciaio inox.
Dim. base 210x170, altezza da 40/110 mm. Adatto per utilizzo su banco, colonna o parete.
VISORE PESO INTEGRATO, DISPLAY 7" TFT SVGA colori, TOUCH SCREEN retroilluminato
CPU 1,6 GHz, 1 GB RAM, 4GB CF, Orologio calendario e memoria dati permanente, 1 x RS485

Caratteristiche software base

• Funzioni metrologiche con Acquisizione, Digitazione, Azzeramento tara.
• Gestione del rilevamento tridimensionale assi X, Y, Z.
• Data, ora, progressivo di pesata aggiornati automaticamente
• Addizione di max 10 tare diverse, imputate manualmente, acquisite da bilancia o da archivio

Opzioni hardware

Stampante a striscia termica. Stampante etichettatrice. Box batteria ricaricabile. Interfaccia WI-FI. Lettore barcode per richiamo dati istantaneo. Telecamera per scatto fotografico. Carrello mobile, etc.

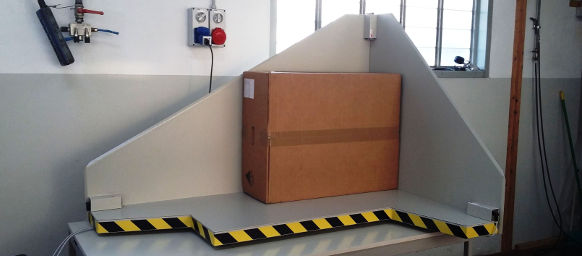

Piattaforma di pesatura e rilevazione trigonometrica

Funzionamento con cella di carico, telaio realizzato in tubolare di acciaio verniciato e piatto bilancia con pannelli angolari. Profilato di alluminio per bracci di sostegno sensori con calotte di protezioni. Risoluzione di lettura +/- 3 mm secondo dimensioni e tipologia prodotto in rilevazione.

Disponibili tre piani standard

Dim. cm 40x40x40, cm 60x60x60, cm  80x80x80
Portate 15, 30, 60 kg Div. 5, 10, 20 g

Procedura operativa:

• L'operatore legge, con il lettore di barcode collegato alla pesa, il codice presente sul collo (se barcode non leggibile l'operatore può aprire una maschera a video e imputare manualmente il codice)
• Posiziona il collo sulla pesa in posizione di rilevazione
• Preme il tasto MEMO sul touchscreen della bilancia (se nessun barcode letto la pesa segnala a video errore e non permette di procedere)
• La pesa attende la stabilità del peso e quindi memorizza la pesata
• La pesa rimuove dal display il codice del barcode relativo alla pesata precedente
• L'operatore rimuove il collo predisponendosi per una nuova pesatura

Caratteristiche dello scambio dati

Le pese gestiscono al loro interno un database MySQL e rendono a disposizione del gestionale una tabella contenente le pesate effettuate. Le esigenze di controllo richiedono spesso grande esperienza e soluzioni personalizzate.

Dal 1987 RETEL produce:

• Bilance industriali
• Sistemi per la rilevazione di peso e volume integrabili con sistemi ERP (SAP, AS400, etc)
• Contapezzi
• Dosaggi
• Impianti di Fine Linea
• Stampanti per etichette e sistemi di etichettatura automatica

I nostri servizi:

• Consulenza tecnica - analisi di fattibilità
• Software personalizzato
• Assistenza tecnica qualificata
• Noleggio bilance e contapezzi per inventari
• Taratura e certificazione bilance per la Qualità

I nostri certificati:

• Omologazioni Metrica Europea CE-M
• Garanzia della Qualità Metrologica e della Produzione

(La certificazione del nostro Sistema Qualità è il riconoscimento del nostro impegno ed è stimolo per migliorare l’efficienza, la qualità del lavoro e migliorare la soddisfazione dei nostri clienti)

Per maggiori informazioni consultate: www.retel.it
